Устройство выкидного автоматического ножа, типа итальянских стилетов F. Beltrame

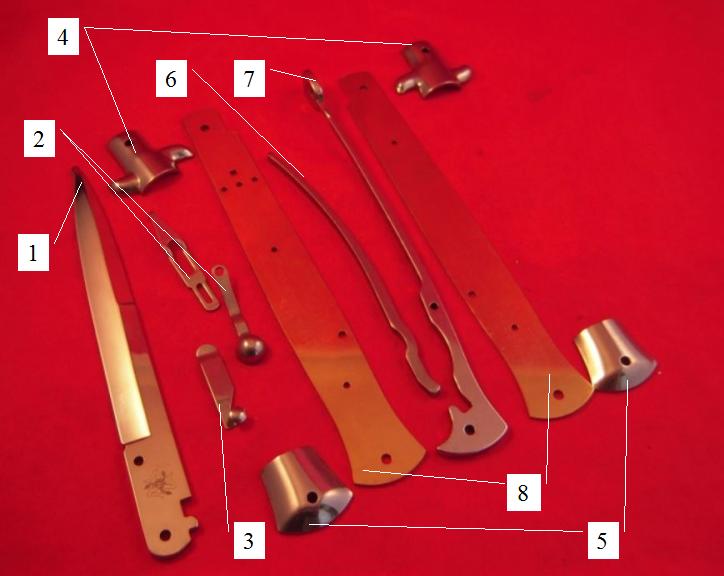

На представленном выше рисунке видно устройство итальянского выкидного автоматического ножа
с фиксатором. Для примера взята классическая модель типа стилетов Frank Beltrame в разобранном
виде, позволяющем увидеть, как устроен выкидной нож. Конструкция выкидного автоматического стилета
состоит из клинка (1); разборной кнопки-качельки для открывания ножа (2); предохранителя (3);
передних больстеров (4); задних больстеров (5);
пружины, выкидывающей клинок (6), запирающей пружины (7), и вкладок, которые, как правило
выполнены из латуни (8).

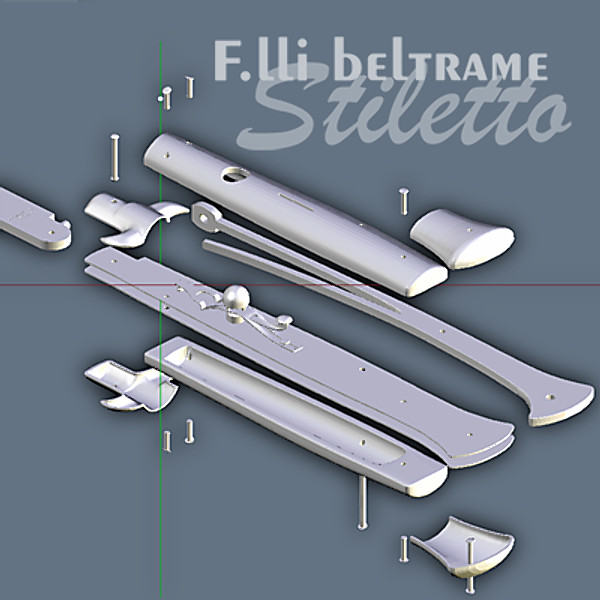

На рисунке отсутствуют: стержень на котором вращается клинок, штифты, которыми крепятся
накладки на рукоять и сами накладки, которые делают из рога, дерева, пластика или других материалов.
Механизм автоматического ножа прост и не меняется уже десятилетиями. В закрытом положении
клинок удерживается штифтом, который входит в углубление около пяты клинка, при нажатии
на кнопку (2), штифт выходит из углубления и освобождает клинок (1), который выталкивается из
рукояти пружиной (6) и становится на стопор благодаря
Locking tab - запирающей пластине (7).
В конструкции ножа с выкидным лезвием, для того, что бы закрыть клинок, надо повернуть передний
больстер (4), который приподнимет Locking tab запирающую пластину (7) и тем самым
освободит клинок - см. подробнее про механизм
Swivel bolster - поворотный больстер.
|
|
|
